Bảng Chọn Dây Điện Theo Công Suất, Chọn tiết diện dây dẫn 3 pha, 1 pha

Bảng chọn dây điện theo công suất

Làm sao để chọn được loại dây điện đúng công suất đảm bảo khả năng truyền tải cho các thiết bị điện. Bài viết dưới dây sẽ chia sẻ bảng chọn dây điện theo đúng công suất cho gia đình, văn phòng, doanh nghiệp….

Hiện nay trên thị trường có rất nhiều loại dây điện được phân chia theo từng mục đích và chức năng cụ thế như: Dây điện đơn, dây đôi, dây mềm, dây trần,..

>>> Tham khảo bảng giá ổn áp Lioa Nhật Linh đời mới nhất !

Việc lựa chọn sử dụng dây điện đúng công suất không chỉ cung cấp đầy đủ lượng điện năng tiêu thụ. Mà còn giúp tiết kiệm chi phí đầu tư đầu tư cho công trình.

Bảng chọn tiết diện dây dẫn theo công suất

Dưới đây sẽ là những gợi ý để mọi người tham khảo và có cái nhìn tổng quát nhất trong bảng chọn tiết diện dây điện theo công suất:

– Chọn tiết diện dây dẫn theo tính toán (theo công thức tính toán)

– Chọn tiết diện dây dẫn theo tiêu chuẩn quy định

– Chọn tiết diện dây dẫn điện theo kinh nghiệm sử dụng

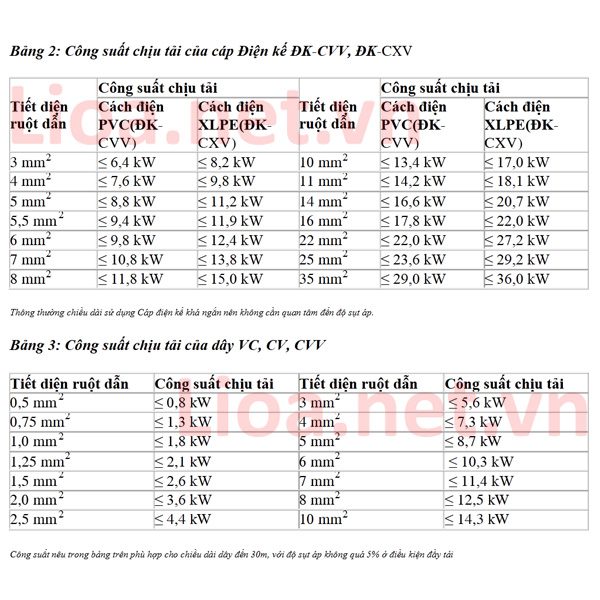

bang-chon-day-dien-theo-cong-suat
                                   Bảng chọn dây điện theo công suất

Đối với điện sinh hoạt dân dụng, có thể áp dụng cách chọn đơn giản như sau:

– Tiết diện dây dẫn tính chọn 6A/1mm2

– Tính toán tổng công suất sử dụng (cả dụng phòng cho mở rộng sau này) trước khi chọn đối với dây cấp nguồn tổng.

Chọn tiết diện dây dẫn 3 pha theo công suất

Dây dẫn điện 3 pha được ứng dụng trong việc sản xuất, truyền tải ngành công nghiệp. Những thiết bị tải có công suất lớn sẽ sử dụng dây dẫn 3 pha để có thể giải quyết được vấn đề về tổn hao điện năng.

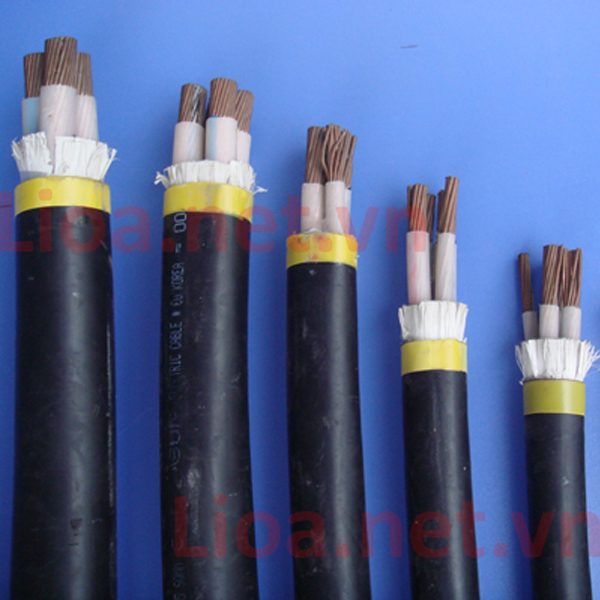

chon-tiet-dien-day-dan-dien-3-pha-theo-cong-suat
                             Chọn tiết diện dây dẫn 3 pha theo công suất

Hệ thống dẫn điện 3 pha gồm: 1 dây lạnh, 3 dây nóng. Hiệu điện thế chuẩn là 380V. Người ta có thể sử dụng hai cách nối điện 3 pha, đó là: nối hình tam giác và nối hình sao.

Dưới đây là cách tính tiết diện dây dẫn 3 pha theo công suất :

      I = S . J

Trong đó:

  1. I: là cường độ dòng điện. Đơn vị tính bằng A.
  2. S: là tiết diện của dây dẫn. Đơn vị tính mm².
  3. J: là mật độ của dòng điện cho phép chạy qua.
  4. 1 thiết bị điện 3 pha có công suất là là 10 kW ta có:-Cường độ dòng điện tổng là:  I = P / U = 10000 / 380 = 26,3 A.-Tiết diện dây dẫn là S = 26,3 / 6 = 4,4 mm2.-Vậy ta cần chọn dây dẫn có tiết diện là 5mm2.
